Посейдон-Н-Е

ГК «СТАЛТ» представляет новую серию приборов для построения систем пожарной сигнализации и управления автоматическим пожаротушением «ПОСЕЙДОН-Н-Е». Оборудование серии «Посейдон-Н-Е» позволяет для любого объекта на базе ЕДИНОГО комплекта КОМПЛЕКСНО решать задачи пожарной автоматики.

Зачастую производители систем для противопожарной защиты не разрабатывают специальные приборы управления пожаротушением или представляют отдельные не универсальные блоки, не позволяющие построить функционально полноценную установку. Серия приборов «Посейдон-Н-Е» разработана с учетом 25-летнего опыта работы компании и защиты сложных крупных промышленных объектов. Кроме того, компания проводит постоянный анализ применения оборудования и вводит дополнительные функции, упрощающих проектирование, пуско-наладку, эксплуатацию и выполнение всех нормативных требований. ГК «СТАЛТ» работает в составе ТК 274, ведет деятельность в ПК4, возглавляя технический комитет по стандартизации ТК001 «Производственные услуги».

Серия приборов «Посейдон-Н-Е» позволяет реализовывать проекты с двумя вариантами межприборного интерфейса: RS485 (настенное или стоечное исполнение) или TCP/IP. Реализация межприборной связи средствами сетей Ethernet между всеми приборами системы в настоящее время не реализована у других производителей.

Характеристики системы:

Показатель

Значение

Количество зон пожарной сигнализации и зон ПТ

до 1022

Количество адресных устройств на систему

до 300

Количество подключаемых адресных устройств в одном шлейфе сигнализации пожарной

до 127

Количество ШС с неадресными извещателями, подключаемыми непосредственно к приборам БУП

до 3

Разветвленность (количество коммутируемых цепей, приходящихся на одну защищаемую зону)

не менее 11
(БУП относятся к приборам с большой разветвленностью)

Типы пожаротушения

газовое
порошковое
аэрозольное
тонко-распыленной водой
водяное (спринклерное и дренчерное)
пенное (по площади и объемное)

Диапазон рабочих температур

от +5 до +55°С

Относительная влажность

до 93% при температуре + 40°С


В состав системы входят следующие устройства и приборы:

«Посейдон-Н-ПТ0-Е», адресный прибор приемно-контрольный и управления пожарный (АППКУП) – центральное устройство системы, предназначен для построения пожарной сигнализации, управления работой систем противопожарной автоматики и отображения их состояния.

«Посейдон-Н-К-Е», концентратор – адресный прибор для увеличения количества подключаемых устройств (до 30 устройств); дополнительно обеспечивает автономную взаимосвязанную работу технологически связанного и/или локально сосредоточенного оборудования (например, в пределах пожарного отсека).

«Посейдон-Н-В-Е», контроллер шлейфа выносной адресный (КШВА) – для подключения кольцевых сигнальных линий с адресными устройствами.

«Посейдон-Н-Т-Е», табло выносное и его модификация «Посейдон-Н-ТР» - для расширения числа отображаемых сигналов.

«Посейдон-СБ-Е», блок управления пожарный (БУП) адресный применяется для организации электроуправления одной секцией (направлением) в установках газового, водяного, пенного и других видах пожаротушения (в зависимости от модификации) или для управления одним дополнительным (вспомогательным) электроприводом (электровентилятор, электропривод ворот, электро-задвижка на трубопроводе и т. д.).

«БУНС-Н-Е», блок управления насосной станцией (БУНС) адресный применяется для контроля и управления работой агрегатов насосных станций противопожарного, производственного, хозпитьевого и иного водоснабжения и подготовки растворов пенообразователя с программированием состава, режимов работы, временных параметров и автоматическим резервированием агрегатов.

«Посейдон-Н-АМ(р)-Е», модуль адресуемый - обеспечивает выдачу 8 импульсов управления посредством релейных контактных групп.

«Посейдон-Н-АМ(п)-Е», модуль адресуемый - обеспечивает выдачу потенциальных импульсов управления по 8 линиям с автоматическим контролем исправности на обрыв и КЗ.

«Посейдон-Н-АМ(в)-Е», модуль адресуемый - обеспечивает двухпороговый прием сигналов по 8 линиям с автоматическим контролем исправности на обрыв и КЗ.

«ШУ», шкафы управления нереверсивными электроприводами - для управления нереверсивными электроприводами исполнительных устройств: насосных агрегатов, вентиляторов и других устройств.

«ШУ-Р», шкафы управления реверсивными электроприводами - для управления реверсивными электроприводами (электрозадвижками, приводами ворот и т. п.).

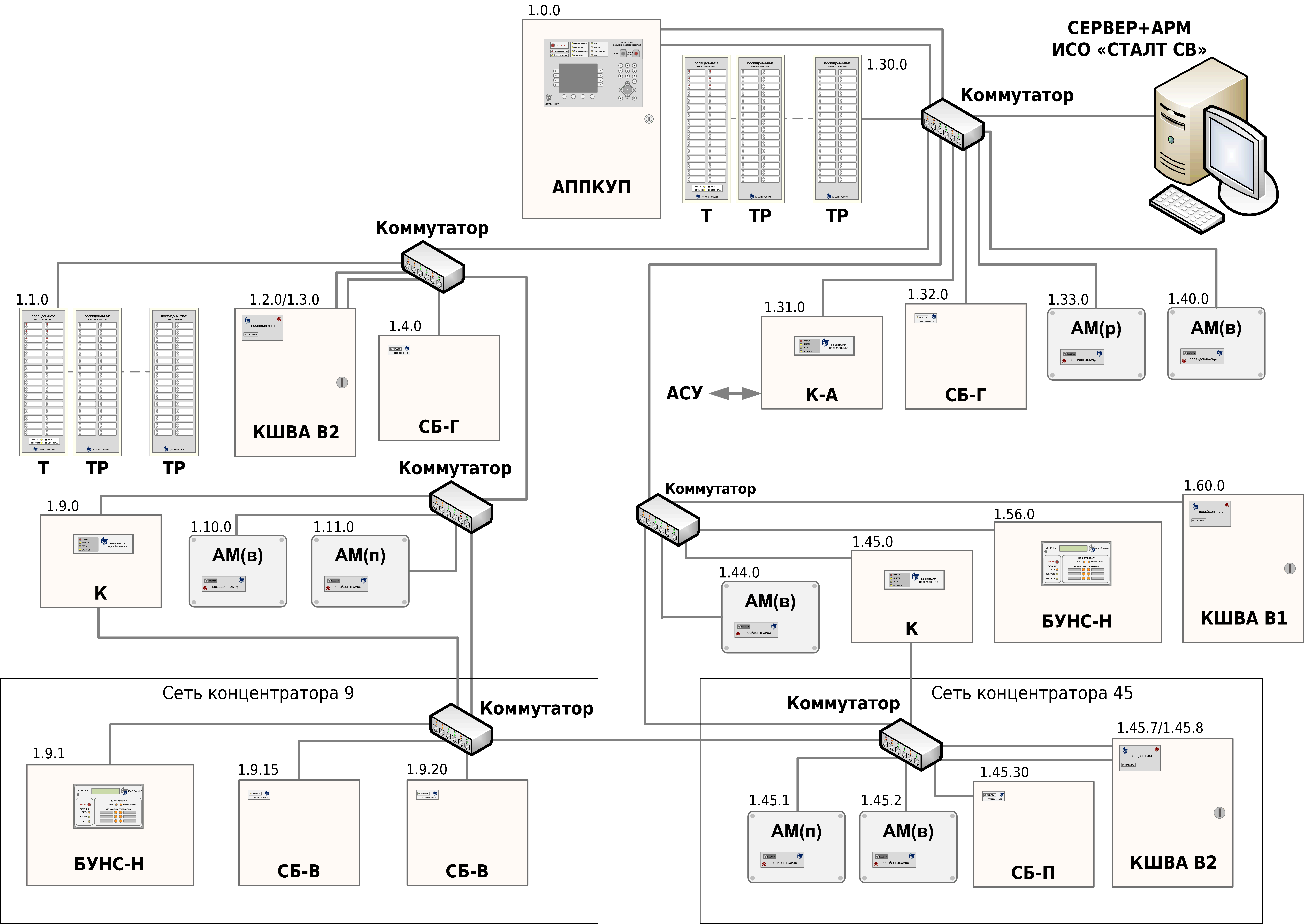

Архитектура системы на базе приборов «Посейдон-Н-Е» с межприборным интерфейсом Ethernet:



В системе приборов «Посейдон-Н-Е» число пожарных зон расширено до 1022. Внутренний протокол обмена между приборами реализован на принципах гарантированной доставки сообщений с выполнением нормативных требований о времени доставки сообщений пожарной сигнализации и выполнения норм отработки автоматики при пожаротушении.

Исполнение «Посейдон-Н-ПТ0-Е» для сетей Ethernet имеет одну цифровую линию связи стандарта IEEE 802.3 подключаемую к коммутатору подчиненной сети, позволяющего подключить до 60 адресуемых устройств. Цифровые линии связи с топологией «Дерево» двойного резервирования.

Конструктивно АППКУП выполняются в виде единого блока и является центральным устройством системы противопожарной автоматики объекта. АППКУП оснащен 13-строчным двухцветным TFT-дисплеем, это позволяет отображать наиболее важные состояния узлов системы и предоставить ускоренный доступ к пунктам меню оперативного управления системой. С панели прибора есть возможность произвести дистанционный пуск или остановить пожаротушение. Кнопки управления такими процедурами опломбированы.

Концентратор «Посейдон-Н-К-Е» предназначен для организации работы технологически связанного и/или локально сосредоточенного оборудования и расширения количества подключаемых к АППКУП по цифровой линии связи периферийных устройств (до 30 на концентратор). Обеспечивает автономную работу в пределах пожарного отсека. Подключение внешних устройств осуществляется через коммутаторы подчиненной сети, при подключении коммутатора к АППКУП необходимым условием является нахождение их в одной VLAN сети.

КШВА имеет возможность работать с извещателями «СТАЛТ» и Hochiki. КШВА, работающие с адресными устройствами «СТАЛТ», могут быть подключены и запрограммированы на работу в режиме ГОРЯЧЕГО РЕЗЕРВИРОВАНИЯ. Переключение между приборами происходит автоматически при выходе одного из строя.

Для построения сети используются Коммутаторы Ethernet. Количество портов FastEthernet (IEEE 802.3u) подбирается согласно конфигурации системы. Коммутаторы Cisco Catalyst, Cisco IE, Hirschmann, MOXA EDS обеспечивают передачу кадров ethrnet, распределение на виртуальные сети и тэгирование кадров согласно стандарту IEEE 802.1Q. Оповещения о состоянии коммутаторов осуществляется по протоколам SNMP и SNMP Trap с привязкой к времени и передачу ее на АППКУП. Время синхронизируется по протоколу Network Time Protocol (RFC 5905). Приоритет передачи кадров определяется согласно стандарту IEEE 802.1p for Class of Service или DSCP RFC 2474. Аутентификация (опознание) и авторизация (предоставление доступа) устройств в сети осуществляется по MAC адресу конкретного устройства.

В состав системы может быть включен преобразователь-адаптер «Посейдон-Н-К-А» для организации передачи информации в смежные системы АСУ ТП или СМИС по протоколу MODBUS, а также может выполнять управление электрозадвижками, работающих по указанному протоколу.

Для построения комплексных систем защиты объектов кроме систем безопасности компания выпускает и дополнительное оборудование: источники бесперебойного питания «КРОН», шкафы АВР, световые табло СП 12, пульты и кнопки пожарной автоматики. Все это позволяет разработать комплексную высокофункциональную систему пожарной сигнализации и пожаротушения.
