Приборы настенные с RS-485

Прибор Посейдон-Н-АМ(в)-Е предназначен для работы в составе системы «Посейдон-Н-Е» для двухпорогового приема сигналов по 8-ми линиям с автоматическим контролем исправности на обрыв и короткое замыкание.

Перечень функций, выполняемых "Посейдон-Н-АМ(в)-Е":

• приём информации от внешнего оборудования с нормально разомкнутыми (НР) или нормально замкнутыми (НЗ) контактами ;

• формирование извещений, передаваемых в АППКУП (АППКП) по внутреннему интерфейсу при активации 1-го и 2-го порога срабатывания (задается на этапе конфигурирования);

• контроль каждой из 8-ми линий на КЗ и обрыв.

Показатель	Значение
Количество входных шлейфов контроля состояния НР и НЗ контактов	8
Максимальное сопротивление проводников в каждом шлейфе	150 Ом
Степень защиты прибора навесного исполнения	IP54
Нагрузочная способность нормально-разомкнутых контактов	250В, 5А переменного тока или 30В, 5А постоянного тока
Степень защиты	IP54
Диапазон рабочих температур	От плюс 5 до плюс 55 °C
Относительная влажность	93% при плюс 40° С (без конденсации влаги)
Габаритные размеры настенного исполнения (ШхВхГ)	215x165x86 мм
Напряжение питания	24 В постоянного тока
Масса	Не более 1,4 кг

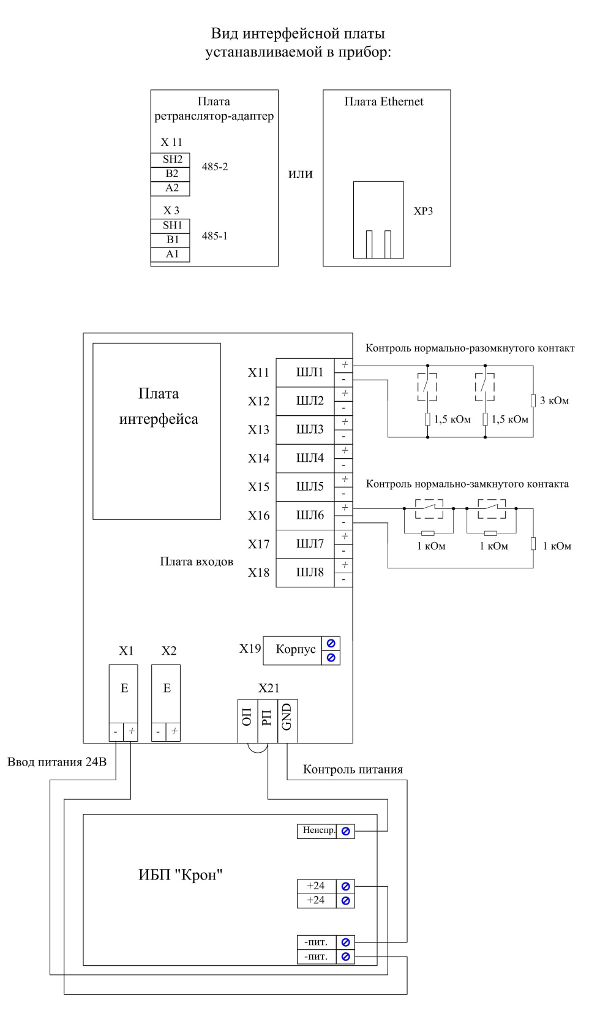

Схема подклчюения Посейдон-Н-АМ(в)-Е (формат dwg): файл

Обозначение для заказа прибора в навесном исполнении с интерфейсом RS-485:
"ПОСЕЙДОН-Н-АМ(в)-Е" АСТА.425411.008-01

Другие варианты исполнения прибора:

• навесное c межприборным интерфейсом Ethernet

• для установки в 19" стойку с межприборным интерфейсом RS-485
